5STP系列可控硅、5SGA系列GTO
5STP系列相控可控硅、5SGA、 5SGF系列可關斷可控硅
5STP系列相控可控硅、5SGA、 5SGF系列可關斷可控硅
產品簡介
瑞士ABB公司可控硅分立器件按其性能分為5STP系列相控可控硅、5SGA、5SGF系列可關斷可控硅（GTO）。本公司銷售ABB可控硅保證原裝正品，長期備有現貨。歡迎來電咨詢。
產品詳情
|
|
|
|
瑞士ABB半導體，主要產品有可控硅（晶閘管）、IGBT、整流二極管、IGCT等，本公司作為ABB半導體器件在中國的經銷商，主要銷售ABB可控硅（ABB晶閘管）、ABB GTO(ABB可關斷可控硅)、ABB二極管等，保證原裝正品，交貨及時，常備現貨，價格優惠。
ABB可控硅具有電流大、壓降低、電壓高等優點，廣泛應用于電解鋁、高壓直流輸電、高壓軟啟動、高壓無功補償?shù)仍O(shè)備中，本公司長期備有以下品種的現貨：5STP03D6500、5STP18F1800、5STP08F6500、5STP08G6500、5STP24H2800、5STP33L2800、5STP28L4200等。

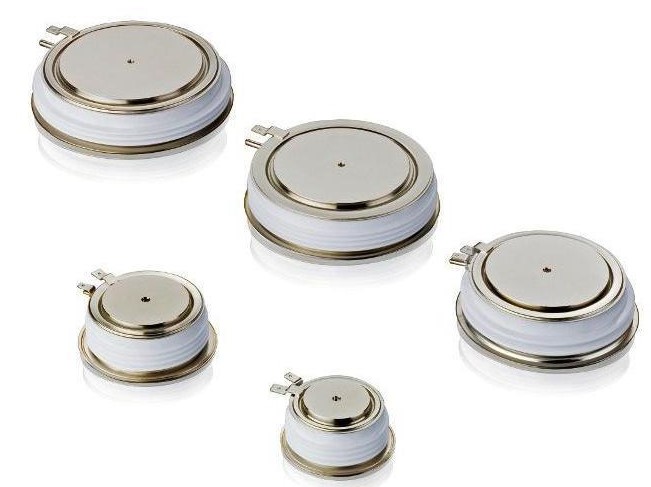

5STP系列相控可控硅（Phase Control Thyristers）--平板型
說明：外形尺寸中，a為最大外徑，b為壓裝臺面直徑，c為厚度
Part Number | VDRM (V) | ITAV (A) | ITSM (kA) | Package* (mm) （外形代碼&外形尺寸） |
1600 | 969 | 15.0 | D：a58.5/b34/c26 | |
1600 | 969 | 15.0 | T：a58.5/b34/c20 | |
1600 | 1901 | 27.3 | F：a74.5/b47/c26 | |
1600 | 1956 | 27.3 | T：74.5/47/c21.7 | |
1600 | 3370 | 49.0 | H：a101.5/b63/c26 | |
1600 | 3370 | 49.0 | T：a101.5/b63/c17 | |
1800 | 730 | 9.0 | D：a58.5/b34/c26 | |
1800 | 932 | 13.7 | D：a58.5/b34/c26 | |
1800 | 1660 | 21.0 | F：a74.5/b47/c26 | |
1800 | 1825 | 26.2 | F：a74.5/b47/c26 | |
1800 | 3108 | 47.0 | H：a102/b63/c26 | |
1800 | 4390 | 64.0 | L：a120/b78/c26 | |
1800 | 6100 | 94.0 | Q：a150/b100/c26 | |
2200 | 863 | 12.0 | D：a58.5/b34/c26 | |
2200 | 1702 | 25.5 | F：a74.5/b47/c26 | |
2200 | 2855 | 45.0 | H：a101.5/b63/c26 | |
2800 | 792 | 10.6 | T：a58.5/b34/c20 | |
2800 | 1589 | 23.6 | T：74.5/47/c21.7 | |
2800 | 1400 | 18.0 | F：a74.5/b47/c26 | |
2800 | 1554 | 23.6 | F：a74.5/b47/c26 | |
2800 | 2670 | 43.0 | H：a101.5/b63/c26 | |
2800 | 3740 | 65.5 | L：a120/b78/c26 | |
2800 | 5080 | 77.0 | N：a150/b100/c34 | |
2800 | 5490 | 77.0 | Q：a150/b100/c26 | |
4200 | 470 | 7.1 | D：a60/b34/c26 | |
4200 | 1150 | 17.3 | F：a74.5/b47/c26 | |
4200 | 2192 | 32.0 | H：a101.5/b63/c26 | |
4200 | 3170 | 54.0 | L：a120/b78/c26 | |
4200 | 3960 | 64.5 | N：a150/b100/c34 | |
4200 | 4275 | 64.5 | Q：a150/b100/c26 | |
5200 | 440 | 6.1 | D：a60/b34/c26 | |
5200 | 1975 | 34.0 | H：a102/b63/c26 | |
5200 | 2760 | 50.5 | L：a120/b78/c26 | |
5200 | 2540 | 50.5 | M：a120/b78/c34 | |
5200 | 3600 | 63.0 | N：a150/b100/c34 | |
5200 | 5120 | 99.0 | U：a172/b110/c34 | |
6500 | 380 | 4.7 | D：a60/b34/c26 | |
6500 | 830 | 15.1 | F：a75/b47/c26 | |
6500 | 720 | 15.1 | G：a75/b47/c34 | |
6500 | 1370 | 31.5 | K：a102/b63/c34 | |
6500 | 1800 | 47.5 | M：a120/b78/c34 | |
6500 | 2810 | 65.0 | N：a150/b100/c34 | |
6500 | 4250 | 86.0 | U：a172/b110/c34 | |
7200 | 4840 | 92.0 | Y：a192/b138/c34 | |
8500 | 4240 | 90.0 | Y：a192/b138/c34 |
5SGA 系列可關斷可控硅（GTO）--平板型
說明：外形尺寸中，a為最大外徑，b為壓裝臺面直徑，c為厚度
Part Number | VDRM (V) | VDC (V) | ITGQM @ Cs (A) | ITGQM @ Cs (μF) | Package* (mm) |
Standard 標準型 | |||||
2500 | 1400 | 1500 | 3 | F：a75/b47/c26 | |
2500 | 1400 | 2000 | 4 | H：a93/b63/c26 | |
2500 | 1400 | 2500 | 6 | H：a93/b63/c26 | |
2500 | 1400 | 3000 | 5 | J：a108/b75/ c26 | |
4500 | 2800 | 600 | 1 | D：a58/b34/ c26 | |
4500 | 2200 | 2000 | 4 | H：a93/b63 /c26 | |
4500 | 2800 | 3000 | 6 | J：a108/b75 /c26 | |
4500 | 2800 | 4000 | 6 | L：a120/b85 /c26 | |
Buffer layer緩沖型 | |||||
4500 | 3000 | 3000 | 3 | J：a108/b75 /c26 | |
4500 | 2800 | 4000 | 6 | L：a120/b85 /c26 | |
