SKiip  IPM系列

產品簡介

SKiiP產品系列的成功發展與風力發電市場的進步并駕齊驅。SKiiP4模塊應用的支柱產業是風力發電領域，除了風力發電應用，SKiiP模塊還可用于電梯，太陽能發電和鐵路應用上。

產品詳情

 ? 提示：

德國Semikron賽米控公司生產的IGBT模塊按封裝形式可分為六大系列，分別是

SKIM系列                        SKiip?IPM系列           SEMiX系列

SEMITRANS系列           SEMITOP系列           MiniSKiiP系列

點擊某一系列，可跳轉到相應頁面。

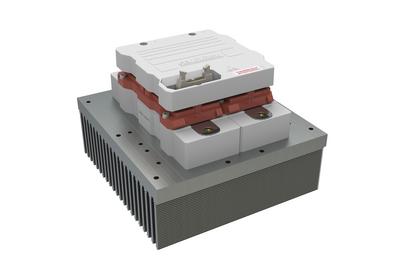

SKiiP^?  IPM

SKiiP^? IPM優勢

         SKiiP4是市場上極強大的IPM。SKiiP4模塊實現了輸出達2.1MW的變流器單元的生產。SKiiP4模塊中使用的功率半導體可運行的結溫達175°C。為了確保這些元器件在高溫下能可靠使用，電源電路100%無焊接。燒結技術用來生成燒結銀層，而不是焊接層，焊接層會縮短功率模塊的使用壽命。主動熱循環和被動熱循環的可靠性大幅提高。相比焊接模塊，SKiiP4模塊的負載循環能力更強。

SKiiP4中的集成柵極驅動在可靠性與功能性方面設立了新的標準。數字驅動保證了在原邊與副邊之間有安全的隔離，不論是對于開關信號還是所有測量參數而言，例如溫度和直流母線電壓。這意味著用戶不再需要使用復雜而昂貴的電路元器件來提供安全隔離。SKiiP驅動第一次具有了CANopen診斷通道，以集成更多功能。

SKiiP^? IPM 應用

  SKiiP產品系列的成功發展與風力發電市場的進步并駕齊驅。第4代SKiiP模塊是強大的SKiiP系列的進一步發展。SKiiP4模塊應用的支柱產業是風力發電領域，全球安裝的風力發電機組總輸出功率為122GW，其中大約57GW（截止2009年底）采用的是賽米控的解決方案，許多都是SKiiP技術。除了風力發電應用，SKiiP模塊還可用于電梯，太陽能發電和鐵路應用—事實上，強勁、安全且可靠的IGBT IPM在任何領域都是不可獲缺的。

SKiiP? IPM的產品范圍

   SKiiP4電壓等級有1200V和1700V。這兩種電壓等級的SKiiP4模塊應用于拓?fù)浣Y(jié)構3GB 1800A，4GB 2400A，以及SKiiP系列的新應用-6GB 3600A?，F(xiàn)在，SKiiP3和SKiiP4都有大量配件提供。其中有光纖板，SKiiP系統并聯板，用于連接SKiiP4和SKiiP3控制器的適配板。

SKiiP^? IPM  內部電路連接圖

SKiiP? IPM 型號列表（點擊某一型號，可查看該型號PDF文件）

SKiiP^? IPM  實用配件
