Mini SKiip系列
產品簡介
德國semikron西門康MiniSKiiP模塊設計用于600V/650V、1200V以及1700V，額定電流 4A - 400A。除了CIB、三相全橋、雙三相全橋、H橋、半橋和三電平拓?fù)洌€使用最新芯片技術，如IGBT 7 1200V、應用優化 650V芯片組和碳化硅，提供客戶特定模塊。
產品詳情
? 提示：
德國Semikron賽米控公司生產的IGBT模塊按封裝形式可分為六大系列，分別是
SKIM系列 SKiip?IPM系列 SEMiX系列
SEMITRANS系列 SEMITOP系列 MiniSKiiP系列
點擊某一系列，可跳轉到相應頁面。
2017年，MiniSKiiP迎來了20歲生日。2018年，賽米控再次證實其創新潛質。隨著最新一代IGBT 7芯片的引進，MiniSKiiP再度為中低功率電機驅動功率密度和性能設定新標準。結合MiniSKiiPSPRiNG彈簧連接技術眾所周知的優點和簡易的組裝過程，新的性能基準已經建立。與需要昂貴的焊接設備和耗時的焊接工藝的傳統焊接模塊相比，由于MiniSKiiP僅采用一個或兩個螺絲進行連接，不需要專用的工具進行組裝。印刷電路板（PCB）、功率模塊和散熱器組裝可一步完成。
應用領域：憑借20多年的經驗和4000多萬個模塊在現場應用，MiniSKiiP平臺已被證明在所有標準應用中是成功的。主要應用包括電機驅動器、伺服驅動器、太陽能逆變器、UPS系統和焊接機。
產品范圍：MiniSKiiP模塊設計用于600V/650V、1200V以及1700V，額定電流 4A - 400A。除了CIB、三相全橋、雙三相全橋、H橋、半橋和三電平拓?fù)?，還使用最新芯片技術，如IGBT 7 1200V、應用優化 650V芯片組和碳化硅，提供客戶特定模塊。

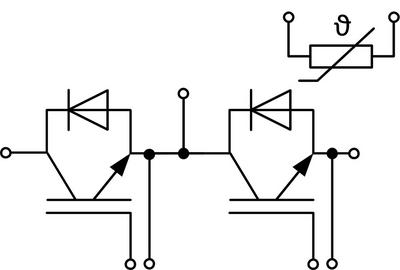

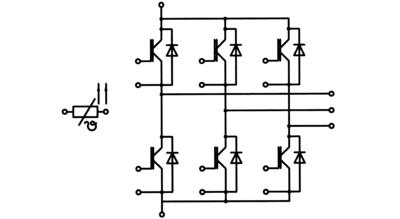

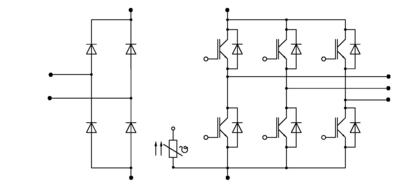

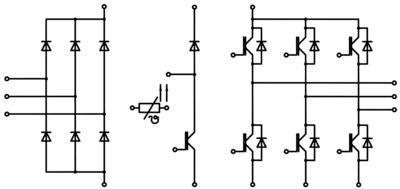

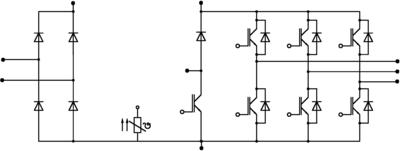

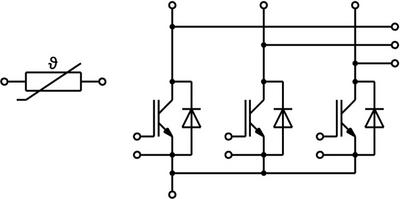

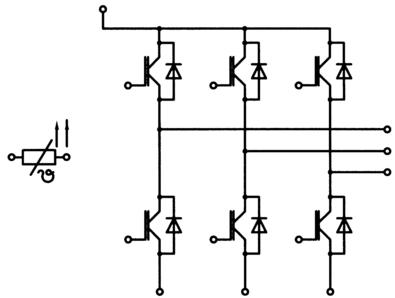

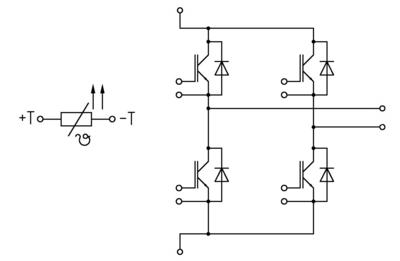

MiniSKiiP? IGBT模塊內部電路連接圖
 6單元NAC |
6單元NEC |
6單元AC |
7單元NEB |
7單元NAB |
6單元AC-1 |
 半橋GB |
H橋GH | 單開關GA |
MiniSKiiP? IGBT模塊型號（點擊某型號，可查看該型號PDF文件）
封裝外型 | 型號 |
MiniSKiiP II 0 (34x31x16)
| 600V系列： SKiiP01NAC066V3 SKiiP01NEC066V3 SKiiP02AC066V1 SKiiP02NAC066V3 SKiiP02NEB066V3 SKiiP02NEC066V3 SKiiP03NEB066V3 SKiiP03NEC066V3 SKiiP04AC066V1 1200V系列： SKiiP02NAC12T4V1 SKiiP03NAC12T4V1 SKiiP03AC126V1 |
MiniSKiiP II 1 (42x40x16)
| 600V系列： SKiiP11NAB065V1 SKiiP11NAB066V1 SKiiP12NAB065V1 SKiiP12NAB066V1 SKiiP13NAB065V1 SKiiP13NAB066V1 SKiiP14AC065V1 SKiiP14NAB065V1 SKiiP14NAB066V1 SKiiP15AC065V1 SKiiP15AC066V1 SKiiP16GH066V1 1200V系列： SKiiP10NAB12T4V1 SKiiP11AC126V10 SKiiP11AC12T4V1 SKiiP11AC126V1 SKiiP11NAB12T4V1 SKiiP11NAB126V1 SKiiP12AC12T4V1 SKiiP12AC126V1 SKiiP12NAB12T4V1 SKiiP12NAB126V1 SKiiP13AC12T4V1 SKiiP13AC126V1 SKiiP13AC126V20 |
MiniSKiiP II 2 (59x52x16)
| 600V系列： SKiiP25NAB066V1 SKiiP25NEB066V1 SKiiP26AC066V1 SKiiP26NAB066V1 SKiiP27AC066V1 SKiiP27GH066V1 SKiiP28AC065V1 SKiiP28AC066V1 SKiiP28GH066V1 650V系列： SKiiP26MLI07E3V1 SKiiP27MLI07E3V1 SKiiP24GB07E3V1 SKiiP28MLI07E3V1 SKiiP26GB07E3V1 1200V系列： SKiiP23AC12T4V1 SKiiP23AC126V1 SKiiP23ACC12T4V10 SKiiP23NAB12T4V1 SKiiP23NAB12T4V2 SKiiP23NAB12T4V10 SKiiP23NAB126V1 SKiiP23NAB126V10 SKiiP24AC12T4V1 SKiiP24AC126V1 SKiiP24ACC12T4V10 SKiiP24NAB12T4V1 SKiiP24GB12T4V1 SKiiP24NAB12T4V4 SKiiP24NAB12T4V10 SKiiP24NAB126V1 SKiiP24NAB126V10 SKiiP25AC12T4V1 SKiiP25AC12T4V25 SKiiP25AC126V1 SKiiP26AC12T4V1 SKiiP26AC126V1 SKiiP26GH12T4V11 SKiiP26GB12F4V1 SKiiP26GB12T4V1 SKiiP28TMLI12F4V1 SKiiP29TMLI12F4V1 1700V系列： SKiiP24NAB176V1 SKiiP22GB17E4V1 SKiiP24GB17E4V1 |
MiniSKiiP II 3 (82x59x16)
| 600V系列： SKiiP37NAB065V1 SKiiP37NAB066V1 SKiiP38NAB066V1 SKiiP39AC065V2 SKiiP39AC066V4 650V系列： SKiiP39MLI07E3V1 SKiiP38GB07E3V1 1200V系列： SKiiP34NAB12T4V1 SKiiP35NAB12T4V1 SKiiP35NAB126V1 SKiiP35NAB126V10 SKiiP36NAB126V1 SKiiP36NAB126V10 SKiiP37AC12T4V1 SKiiP37AC126V2 SKiiP37NAB12T4V1 SKiiP37NAB12T4V10 SKiiP38AC12T4V1 SKiiP38NAB12T4V1 SKiiP38AC126V2 SKiiP38GB12E4V1 SKiiP39AC126V2 SKiiP39AC126V20 SKiiP39AC12T4V1 SKiiP39AC12T4V10 SKiiP39AC12T4V21 SKiiP39GA12T4V1 SKiiP39MLI12T4V1 SKiiP39TMLI12T4V2 SKiiP39GB12E4V1 SKiiP39GB12VV1 1700V系列： SKiiP34NAB176V3 SKiiP38AC176V2 SKiiP36GB17E4V1 SKiiP38GB17E4V1 |
