二極管分立器件

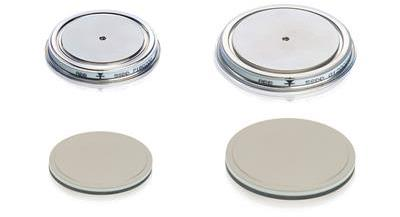

瑞士ABB二極管分立器件
瑞士ABB二極管分立器件
產品簡介
瑞士ABB二極管分立器件可分為三大類：快恢復二極管、標準恢復二極管、焊接二極管。本公司作為ABB二極管在中國的經銷商保證原裝正品，長期備有以下現貨：5SDD71X0200 、5SDD71X0400、 5SDD71B0200、 5SDD0120C0200。
產品詳情
瑞士ABB二極管 |
|
|
瑞士ABB二極管可分為三大類：快速二極管Fast recovery diodes、標準恢復二極管Standard recovery diodes、焊接二極管Welding diodes。整流二極管分為兩大類：正?；謴?fù)二極管和雪崩二極管.整流二極管通常用于交流(交流電)到直流(直流)的轉換。正常恢復二極管是針對較低的導通損耗而優化的，并且能夠處理非常大的電流。雪崩二極管自保護不受暫態過電壓的影響.若要下載和打印pdf格式的數據表，請單擊部件編號。
本公司作為ABB半導體器件在中國的經銷商，主要銷售ABB可控硅（ABB晶閘管）、ABB GTO(ABB可關斷可控硅)、ABB二極管等，保證原裝正品，交貨及時，常備現貨，價格優惠。：5STP03D6500、5STP18F1800、5STP08F6500、5STP08G6500、5STP24H2800、5STP33L2800、5STP28L4200等。
1. 5SDF系列Fast recovery diodes
快二極管是從直流-交流逆變開關中的配套器件。每個開關(GTO、IGCT或IGBT)都需要一個互補二極管(例如，用于“續流”無功功率)，以使直流-交流轉換系統能夠在感性負載下工作?？焖俣O管的優勢是接受高動態壓力(從導通狀態快速過渡到阻塞狀態)。然而，它們通常比整流二極管具有更高的導通損耗。對于每個開關家族(GTO，IGCT和IGBT)，我們提供快速二極管，為開關應用進行優化。
品 類 | Part number | VRRM (V) | IFAVM (A) | IFSM (kA) | Qrr (μC) | VDC (V) | Package* (mm) |
|
GTO free-wheeling | 4500 | 1200 | 25.0 | - | 2800 | 94/63 | ||
6000 | 1100 | 18.0 | - | 3800 | 94/63 | |||
IGBT diodes | 4500 | 1950 | 38 | 5300 | 120/85 | |||
4500 | 2620 | 48 | 10100 | 120/85 | ||||
Diodes for IGCT Applications | 4500 | 275 | 5.0 | 2800 | 60/34 | |||
4500 | 435 | 16.0 | 2800 | 75/47 | ||||
4500 | 1100 | 20.0 | 2800 | 94/63 | ||||
4500 | 1950 | 38 | 2800 | 120/85 | ||||
4500 | 2620 | 48 | 2800 | 120/85 | ||||
5500 | 175 | 3.0 | 3300 | 60/34 | ||||
5500 | 380 | 10.0 | 3300 | 75/47 | ||||
5500 | 585 | 18.0 | 3300 | 94/63 |
2. 5SDA、5SDD系列Standard recovery diodes 標準恢復二極管
品 類 | Part number | VRRM (V) | IFAVM (A) | IFSM (kA) | Package* (mm) |
|
Avalanche diodes （雪崩二極管） 具有自保護功能， 不受暫態過電壓的影響. | 1700 | 1310 | 15.0 | 60/34 | ||
2000 | 2700 | 31.0 | 75/47 | |||
2300 | 2350 | 29.0 | 75/47 | |||
2300 | 1140 | 13.5 | 60/34 | |||
2600 | 1020 | 11.5 | 60/34 | |||
3200 | 910 | 9.2 | 60/34 | |||
3200 | 2110 | 26.0 | 75/47 | |||
3800 | 790 | 7.6 | 60/34 | |||
3800 | 1620 | 20.5 | 75/47 | |||
5000 | 690 | 7.0 | 60/34 | |||
5000 | 1410 | 17.5 | 75/47 | |||
Normal recovery diodes （普通二極管）
具有較低的導通損耗， 能夠處理非常大的電流 | 2000 | 7030 | 65.0 | 101.5/63 | ||
2400 | 6520 | 59.0 | 101.5/63 | |||
2800 | 5380 | 65.0 | 120/78 | |||
2800 | 6830 | 87.0 | 151/100 | |||
2800 | 7385 | 87.0 | 151/100 | |||
2800 | 1285 | 15.0 | 60/34 | |||
2800 | 1285 | 15.0 | 58.5/34 | |||
2800 | 2600 | 30.0 | 75/47 | |||
3200 | 4710 | 61.0 | 101.5/63 | |||
4000 | 5200 | 85.0 | 151/100 | |||
4000 | 3847 | 46.0 | 101.5/63 | |||
5000 | 1028 | 12.0 | 58.8/34 | |||
5000 | 1028 | 12.0 | 60/34 | |||
5000 | 1978 | 24.0 | 75/47 | |||
5000 | 3638 | 45.0 | 101.5/63 | |||
5000 | 3814 | 45.0 | 101.5/63 | |||
5500 | 3480 | 46.0 | 120/78 | |||
5500 | 4570 | 73.0 | 151/100 | |||
6000 | 662 | 10.5 | 58.5/34 | |||
6000 | 1363 | 17.5 | 74.5/47 | |||
6000 | 1363 | 17.5 | 74.5/47 | |||
6000 | 3246 | 40.0 | 101.5/63 | |||
6000 | 4210 | 71.2 | 151/100 |
3. 5SDD系列Welding diodes 焊接二極管
焊接二極管是專為中高頻焊接設備和優化的大電流整流器。開關電壓很低，輸出電流很大。ABB同時銷售普通外殼和無殼焊接二極管.后者在大電流焊接中對于高耐火材料的連接越來越重要。
頻率 | Part number | VRRM (V) | IFAVM (A) | IFSM (kA) | Package* (mm) |
|
Medium frequency | 200 | 7110 | 55.0 | 60/44 | ||
200 | 11000 | 85.0 | 75/57 | |||
400/ 200 | 7110 | 55.0 | 62/44 | |||
400 | 7110 | 55.0 | 60/44 | |||
400 | 11350 | 85.0 | 75/57 | |||
400 | 9250 | 60.0 | 53/47 | |||
400 | 10502 | 70.0 | 56/49.5 | |||
400 | 13500 | 85.0 | 63.5/57 | |||
High Frequency | 400 | 6266 | 44 | 63/44 | ||
400 | 6266 | 44 | 61/44 | |||
400 | 9041 | 48 | 53/47 | |||
400 | 10159 | 70 | 75.5/57 | |||
400 | 10266 | 54 | 56/49.5 | |||
400 | 13058 | 70 | 63.5/57 |
