SKIM系列

產品簡介

SKiM 63/93可從多方面提升逆變器的可靠性，即使處于明顯的主動或被動溫度波動下。 SKiM63/93設計用于對逆變器可靠性有高要求的應用。適用于汽車應用，如電動汽車的電動動力系統、重型建筑機械和牽引車。

產品詳情

 ? 提示：

德國Semikron賽米控公司生產的IGBT模塊按封裝形式可分為六大系列，分別是

SKIM系列                        SKiip IPM系列           SEMiX系列

SEMITRANS系列           SEMITOP系列           MiniSKiiP系列

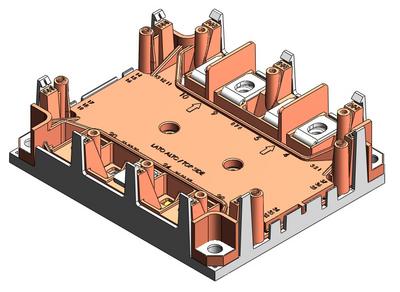

SKiM^?  IGBT模塊

SKiM^?優勢  SKiM 63/93可從多方面提升逆變器的可靠性，即使處于明顯的主動或被動溫度波動下。除了燒結芯片、壓接和彈簧技術以外，SkiM63/93系列采用AlCu綁定線連接二極管以及高性能導熱硅脂，在相同芯片組及相同壽命條件下實現了23.3%的性能提升，功率循環能力是標準燒結模塊的兩倍。

SKiM^? 應用  SKiM63/93設計用于對逆變器可靠性有高要求的應用。首先，它適用于汽車應用，如電動汽車的電動動力系統、重型建筑機械和牽引車。 此外，它還為超級跑車和賽車提供頂尖性能。采用成熟三電平拓?fù)浣Y(jié)構的SKiM 4/5應用于太陽能和UPS等蓬勃發展的應用領域。

SKiM?的產品范圍  SKiM 4/5模塊具有三相全橋、MLI和TMLI配置，額定電流范圍200A至600A。SKiM 63/93具有三相逆變器拓?fù)浣Y(jié)構，電壓級別為600V，1200V和1700V。功率范圍為20kW至180kW，額定電流為300A至900A。1200V/600A模塊的降壓和升壓配置使整個產品系列更趨完善。提供各種驅動解決方案以及經過優化的水冷散熱器，方便客戶進行快速評估。此外，還提供并聯板用于構建簡易且強大的半橋配置。

SKiM^?  IGBT模塊  內部電路連接圖（點擊某一型號，可查看該型號PDF）
