SEMITOP系列

產品簡介

SEMITOP平臺專注于12mm高度模塊，涵蓋中低功率范圍，有一個或兩個安裝螺釘，無銅底板，PCB接口采用焊接或Press-fit引腳。SEMITOP系列適用于UPS和太陽能應用、電機驅動器、電源、焊接和新興EV電池充電器市場。

產品詳情

? 提示：

德國Semikron賽米控公司生產的IGBT模塊按封裝形式可分為六大系列，分別是

SKIM系列 SKiip?IPM系列 SEMiX系列

SEMITRANS系列 SEMITOP系列 MiniSKiiP系列

點擊某一系列，可跳轉到相應頁面。

SEMITOP?優勢

SEMITOP平臺專注于12mm高度模塊，涵蓋中低功率范圍，有一個或兩個安裝螺釘，無銅底板，PCB接口采用焊接或Press-fit引腳。得益于低換相電感設計和最新的硅和碳化硅芯片技術，該產品適用于UPS和太陽能應用、電機驅動器、電源、焊接和新興EV電池充電器市場。SEMITOP系列可實現各種不同配置，包括三電平（NPC/TNPC）和CIB（整流器-逆變器-制動器）拓?fù)浣Y(jié)構。

SEMITOP? 應用

SEMITOP系列采用極具成本效益的設計。繼最新SEMITOPE系列推出之后，該代產品設計用于70kW以下中低功率范圍。緊湊結構和低電感設計加上最新的芯片技術和不同的拓?fù)浣Y(jié)構，確保兩種平臺適用于不同市場，如UPS、太陽能、電機驅動器、電源和新興EV電池充電器市場。

SEMITOP? IGBT模塊內部電路連接圖

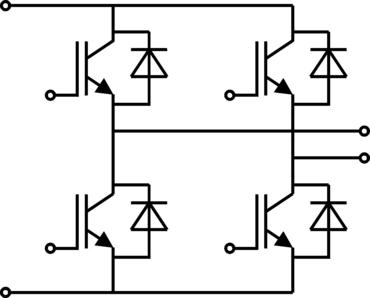

GH H-橋

GB兩單元

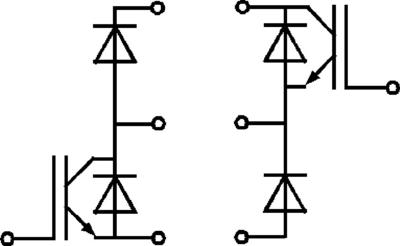

GAL單開關

GAR單開關

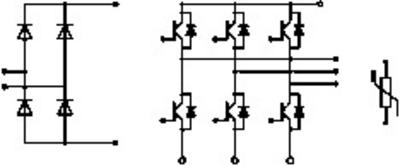

BGD-ET六單元

（含單相整流橋、熱敏電阻、未封閉）

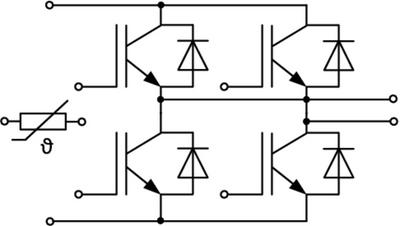

GH-T H-橋

(含熱敏電阻)

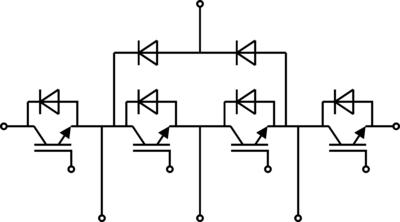

MLI 3電平

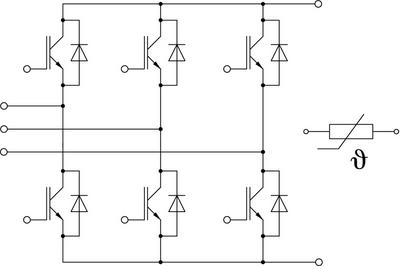

GD-T六單元

(含熱敏電阻)

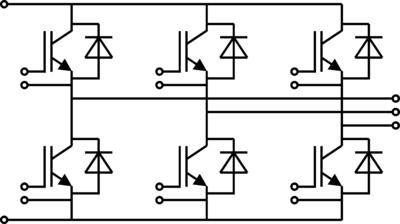

GD六單元

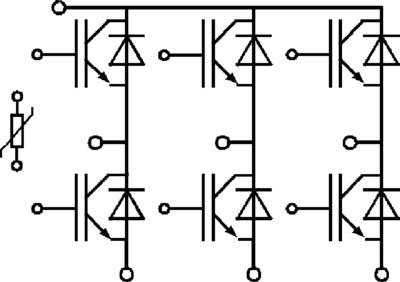

GD-ET六單元

( 未封閉、含熱敏電阻)

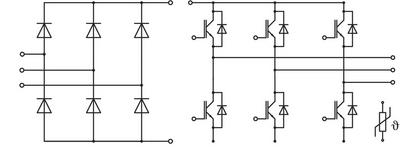

DGD-ET六單元

（含三相整流橋、熱敏電阻、未封閉）

GBB H-橋

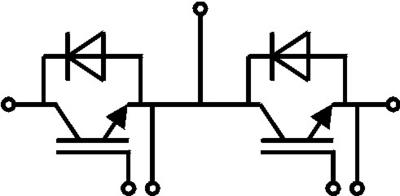

GARL 半橋

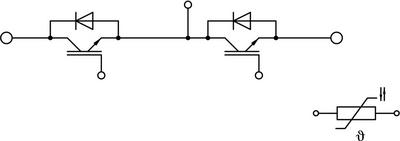

GB-T兩單元

（含熱敏電阻）

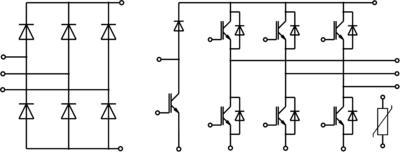

DGDL-T七單元

（含三相整流橋、熱敏電阻）

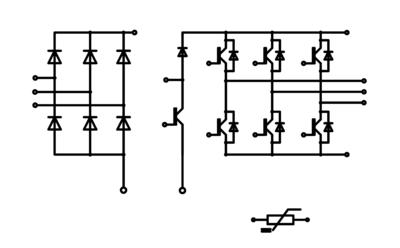

DGDL-ET七單元

（含三相整流橋、熱敏電阻、未封閉）

SEMITOP? IGBT模塊型號（點擊某一型號，可查看該型號PDF文件）

封裝外型	電路連接	型號
SEMITOP 2 (41x28x12)	GH H-橋	600V系列： SK15GH063 SK25GH063
	GAL單開關	600V系列： SK45GAL063 SK50GAL065 1200V系列：SK35GAL12T4 SK60GAL125 SK75GAL12T4
	GAR單開關	600V系列： SK45GAR063 SK50GAR065 1200V系列：SK35GAR12T4 SK60GAR125 SK75GAR12T4
	GB兩單元	600V系列： SK45GB063 SK50GB065 1200V系列：SK25GB12T4 SK35GB12T4
SEMITOP 3 (55x31x12)	BGD-ET六單元（含單相整流橋）	600V系列：SK10BGD065ET SK9BGD065ET
	DGD-ET六單元（含三相整流單元、未封閉)	600V系列：SK9DGD065ET SK20DGD065ET
	DGDL七單元（含三相整流單元）	600V系列： SK10DGDL065ET SK20DGDL066ET SK30DGDL066ET SK20DGDL065ET 1200V系列：SK10DGDL12T4ET SK10DGDL126ET SK15DGDL12T4ET SK15DGDL126ET
	GD 063六單元（三相全橋）	600V系列： SK13GD063 SK25GD063 SK45GD063
	GD-ET六單元 (含熱敏電阻、未封閉)	600V系列： SK20GD066ET SK35GD065ET SK30GD066ET SK50GD066ET 1200V系列：SK10GD12T4ET SK10GD126ET SK15GD12T4ET SK15GD126ET SK25GD12T4ET SK25GD126ET SK35GD12T4ET SK35GD126ET
	MLI 3電平	600V系列： SK20MLI066 SK30MLI066 SK50MLI066
	GBB H-橋	600V系列： SK30GBB066T SK75GBB066T SK50GBB066T
	GHH-橋	600V系列： SK45GH063 SK50GH065F 1200V系列：SK25GH12T4
	GARL 半橋	600V系列：SK55GARL065E SK75GARL065E
	GB-T兩單元（含熱敏電阻）	600V系列：SK75GB066T SK100GB066T SK150GB066T 1200V系列：SK50GB12T4T SK75GB12T4T SK80GB125T SK100GB12T4T
	GB兩單元	600V系列：SK80GB063 1200V系列：SK60GB125
SEMITOP 4 (61x55x12)	DGDL-T七單元	600V系列： SK50DGDL066T SK75DGDL066T SK100DGDL066T 1200V系列： SK25DGDL12T4T SK25DGDL126T SK35DGDL12T4T SK35DGDL126T SK50DGDL126T SK50DGDL12T4
	GD-T六單元 (含熱敏電阻)	600V系列：SK75GD066T SK100GD066T SK150GD066T SK200GD066T 1200V系列：SK50GD12T4T SK50GD126T SK75GD12T4T SK75GD126T SK100GD12T4T SK100GD126T
	MLI 3電平	600V系列：SK100MLI066T SK75MLI066T SK150MLI066T
	GH-T H-橋 (含熱敏電阻)	1200V系列：SK50GH12T4T SK100GH12T4T
