富士普通IGBT模塊

產品簡介

日本FUJI富士公司生產的普通IGBT模塊包括以下四種：1-pack (一單元)；2-pack (兩單元)；6-pack (六單元)； Chopper (斬波器)【詳細介紹見產品詳情】

產品詳情

? 提示：

日本富士FUJI公司生產的IGBT模塊品種繁多，為了使客戶選型方便，我們按其性能分為3類：

*MBI系列普通IGBT模塊 *MBR系列 PIM 功率集成模塊 *MBP系列 IPM 智能功率模塊

點擊某一系列，可跳轉到相應頁面。

富士普通IGBT模塊

日本FUJI富士公司生產的普通IGBT模塊包括以下四種

1-pack (一單元)：1-Pack是具有1個元件的產品，適用于大容量的電力轉換器。標準封裝分為采用氧化鋁的絕緣基板DCB和采用氮化鋁的絕緣基板DCB兩種。電力鐵路、電力用功率半導體要求具有很高的可靠性，大功率模塊能夠滿足這一需求。具備較高的耐熱循環性和功率循環性，確保跟蹤性能CTI＞600。

2-pack (兩單元)：2-Pack內置有半橋電路。產品系列支持UPS、通用變頻器、電力鐵路、大型太陽能發電等的大范圍轉換器容量。基礎設施用途要求具有高可靠性，大功率模塊和PrimePACK?能夠滿足這一需求。標準產品為市場上普遍流通的外形，可兼容其他公司的產品。

6-pack (六單元)：6-Pack是將3相變頻器電路集成到1個模塊上的產品，能夠緊湊地設計主電路。模塊端子與印刷電路板的連接方面，有釬焊和無焊兩種。 EconoPACK+　將DC輸入和AC輸出端子分離在兩側，能夠緊湊地設計大容量3相變頻器電路。

Chopper (斬波器)

本公司作為日本FUJI富士公司普通IGBT模塊在中國的經銷商，保證原裝正品，常備現貨。歡迎來電咨詢。

IGBT模塊 1-pack (一單元)

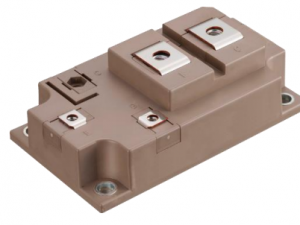

外型照片

M153 M151 M152

內部連接圖

1MBI-1 1MBI-2 1MBI-3

電壓等級	外型	內部電路圖	型號列表
1200V	M153	1MBI-1	1MBI400V-120-50 1MBI400VF-120-50 1MBI600V-120-50 1MBI600VF-120-50 1MBI900V-120-50
	M151	1MBI-2	1MBI1200VC-120P 1MBI1600VC-120P 1MBI2400VC-120P
	M152	1MBI-3	1MBI2400VD-120P 1MBI3600VD-120P
1700V	M151	1MBI-2	1MBI1200VC-170E 1MBI1200VR-170E 1MBI1600VC-170E 1MBI1600VR-170E 1MBI2400VR-170E 1MBI2400VC-170E
1700V	M152	1MBI-3	1MBI2400VD-170E 1MBI2400VS-170E 1MBI3600VD-170E 1MBI3600VS-170E
3300V	M151	1MBI-2	1MBI800UG-330 1MBI1000UG-330
3300V	M152	1MBI-3	1MBI1500UE-330 1MBI1200UE-330

IGBT模塊 2-pack (兩單元)

外型照片

M233 M249 M263 M274 M275 M276 M27

7 M254

M282 M260 M278 M271 M272

內部連接圖

2MBI-1 2MBI-1-T 2MBI-2 2MBI-2-T

電壓等級	外型	內部電路圖	型號列表
600V	M263	2MBI-1	2MBI100VA-060-50 2MBI150VA-060-50 2MBI200VA-060-50
	M274	2MBI-1	2MBI300VB-060-50 2MBI400VB-060-50
	M275	2MBI-1	2MBI400VD-060-50 2MBI600VD-060-50
	M277	2MBI-1	2MBI600VE-060-50
1200V	M263	2MBI-1	2MBI75VA-120-50 2MBI100VA-120-50 2MBI150VA-120-50
	M274	2MBI-1	2MBI150VB-120-50 2MBI200VB-120-50
	M275	2MBI-1	2MBI300VD-120-50 2MBI400VD-120-50
	M276	2MBI-1	2MBI450VH-120F-50 2MBI200VH-120-50 2MBI300VH-120-50 2MBI450VH-120-50
	M277	2MBI-1	2MBI450VE-120-50 2MBI600VE-120-50 2MBI300VE-120-50
	M254	2MBI-1-T	2MBI450VN-120S-50 2MBI450VN-120-50 2MBI300VN-120S-50 2MBI300VN-120-50 2MBI225VN-120-50 2MBI225VN-120S-50 2MBI600VN-120-85 2MBI450VN-120-85 2MBI225VN-120-85 2MBI600VN-120-50
	M282	2MBI-1-T	2MBI600VX-120-50 2MBI450VX-120-50 2MBI300VX-120-50 2MBI225VX-120-50
	M260	2MBI-1-T	2MBI450VJ-120-85 2MBI600VJ-120-50 2MBI450VJ-120-50 2MBI300VJ-120-50 2MBI225VJ-120-50
	M278	2MBI-2	2MBI1200VG-120P 2MBI600VG-120P 2MBI800VG-120P
	M271	2MBI-2-T	2MBI900VXA-120P-54 2MBI900VXA-120P-50 2MBI900VXA-120E-54 2MBI900VXA-120E-50 2MBI600VXA-120E-54 2MBI600VXA-120E-50
	M272	2MBI-2-T	2MBI1400VXB-120P-54 2MBI1400VXB-120P-50 2MBI1400VXB-120E-54 2MBI1400VXB-120E-50
	M233	2MBI-1	2MBI100HB-120-50 (快速型)
	M249	2MBI-1	2MBI200HH-120-50 (快速型) 2MBI150HH-120-50
	M276	2MBI-1	2MBI300HJ-120-50 (快速型) 2MBI200HJ-120-50 2MBI150HJ-120-50 2MBI100HJ-120-50
1700V	M263	2MBI-1	2MBI100VA-170-50 2MBI75VA-170-50
	M276	2MBI-1	2MBI300VH-170-50 2MBI150VH-170-50 2MBI200VH-170-50
	M277	2MBI-1	2MBI400VE-170-50 2MBI300VE-170-50
	M254	2MBI-1-T	2MBI550VN-170-50 2MBI450VN-170-50 2MBI300VN-170-50
	M282	2MBI-1-T	2MBI550VX-170-50 2MBI300VX-170-50 2MBI450VX-170-50 2MBI225VX-170-50
	M260	2MBI-1-T	2MBI550VJ-170-50
	M278	2MBI-2	2MBI1200VT-170E 2MBI800VT-170E 2MBI1200VG-170E 2MBI800VG-170E 2MBI600VT-170E 2MBI600VG-170E
	M271	2MBI-2-T	2MBI650VXA-170EA-54 2MBI650VXA-170EA-50 2MBI650VXA-170E-54 2MBI650VXA-170E-50
	M272	2MBI-2-T	2MBI1000VXB-170EA-54 2MBI1000VXB-170E-54 2MBI1000VXB-170E-50 2MBI1000VXB-170EA-50 2MBI1400VXB-170P-54 2MBI1400VXB-170P-50 2MBI1400VXB-170E-54 2MBI1400VXB-170E-50

IGBT模塊 6-pack (六單元)

外型照片

M633 M636 M647 M648 M29

內部連接圖

6MBI-CT 6MBI-OT

電壓等級	外型	內部電路圖	型號列表
600V	M636	6MBI-CT	6MBI100VA-060-50 6MBI75VA-060-50 6MBI50VA-060-50
	M633	6MBI-CT	6MBI150VB-060-50
	M647	6MBI-CT	6MBI100VW-060-50 6MBI50VW-060-50 6MBI75VW-060-50
	M648	6MBI-CT	6MBI150VX-060-50
1200V	M636	6MBI-CT	6MBI50VA-120-50 6MBI100VA-120-50 6MBI75VA-120-50
	M633	6MBI-CT	6MBI100VB-120-50 6MBI150VB-120-50 6MBI180VB-120-50 6MBI180VB-120-55
	M647	6MBI-CT	6MBI50VW-120-50 6MBI75VW-120-50 6MBI100VW-120-50
	M648	6MBI-CT	6MBI100VX-120-50 6MBI150VX-120-50 6MBI180VX-120-50 6MBI180VX-120-55
	M629	6MBI-OT	6MBI225V-120-50 6MBI300V-120-50 6MBI450V-120-50 6MBI550V-120-50
1700V	M629	6MBI-OT	6MBI300V-170-50 6MBI450V-170-50

IGBT模塊 Chopper (斬波器)

外型照片

M262 M259 M272 M271

內部連接圖

斬波-C 斬波-C-T 斬波-E-T

電壓等級	外型	內部電路圖	型號列表
600V	M259	斬波-C	1MBI300U2H-060L-50
1200V	M262	斬波-C	1MBI50U4F-120L-50 1MBI75U4F-120L-50 1MBI100U4F-120L-50 1MBI150VA-120L-50 1MBI200U4H-120L-50
	M272	斬波-C-T	1MBI1400VXB-120PL-54
	M272	斬波-E-T	1MBI1400VXB-120PH-54
	M271	斬波-C-T	1MBI900VXA-120PD-50 1MBI900VXA-120PD-54
	M271	斬波-E-T	1MBI900VXA-120PC-50 1MBI900VXA-120PC-54
1700V	M271	斬波-C-T	1MBI650VXA-170EL-50 1MBI650VXA-170EL-54
	M271	斬波-E-T	1MBI650VXA-170EH-50 1MBI650VXA-170EH-54
	M272	斬波-C-T	1MBI1000VXB-170EL-54 1MBI1000VXB-170EL-50
	M272	斬波-E-T	1MBI1000VXB-170EH-54 1MBI1000VXB-170EH-50
